Прочность углового сварного соединения

11.08.2020
Прочность углового сварного соединения

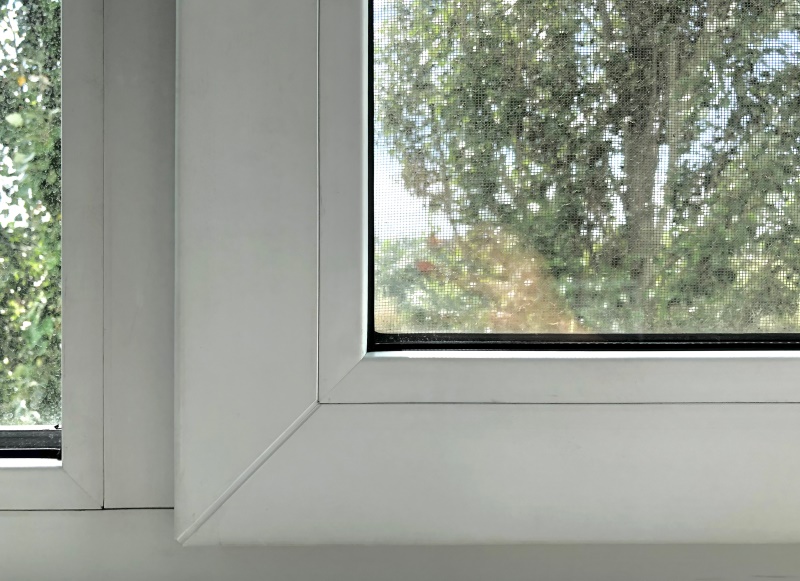

Сварка ПВХ профиля - один из главных этапов в процессе производства пластиковых окон. В результате сварки ПВХ профили соединяются и образуют каркас окна. От качества сварки зависит прочность готового изделия и его способность выдерживать монтажные и эксплуатационные нагрузки. Если углы сварены некачественно, то под воздействием нагрузок швы трескаются, и изделие выходит из строя.


Что влияет на прочность углового сварного соединения

• Рецептура пластика
• Точность распиловки профиля
• Настройка сварочного станка
• Расположение и фиксация профиля во время сварки
• Соответствие цулаг размерам и конфигурации свариваемого профиля
• Соблюдение условий сварки, определенных производителем ПВХ профиля (условия сварки ПВХ профилей ORTEX указаны в технических каталогах)


Проверка качества сварного шва

Качество сварного шва можно оценить визуально: сварной шов должен блестеть и сохранять цвет и структуру ПВХ профиля. Изменения внешнего вида шва указывает на дефекты сварки.
• Сварочный валик имеет желтый или коричневый цвет – температура слишком высокая.
• Шов грубый, пористый и неоднородный – температура слишком низкая.
• Шов сформирован неправильно – прижим слишком сильный.

Проверка прочности сварного шва

Прочность сварных угловых соединений, или простыми словами прочность углов, можно проверить в специальной разрывной машине. Для проверки берут образец размером 250х250 мм, сваренный под углом 90°, и устанавливают его в разрывную машину. На образец опускают пресс, который создает разрушающую нагрузку. Усилие на образец подают до его разрушения.

Результаты испытаний признают положительными, если значения разрушающей нагрузки превышают значения, установленные в ГОСТ:
Для оконной створки – это значение должно быть больше 2600Н;
Для рамы – более 2000 Н.



Являясь производителем ПВХ профиля, мы ежедневно проверяем прочность угловых сварных соединений, используя по 3 образца каждого профиля. Это позволяет нам быть уверенными в качестве и прочности профиля ORTEX и изделий из него.
