Инструкция по обработке цветного профиля

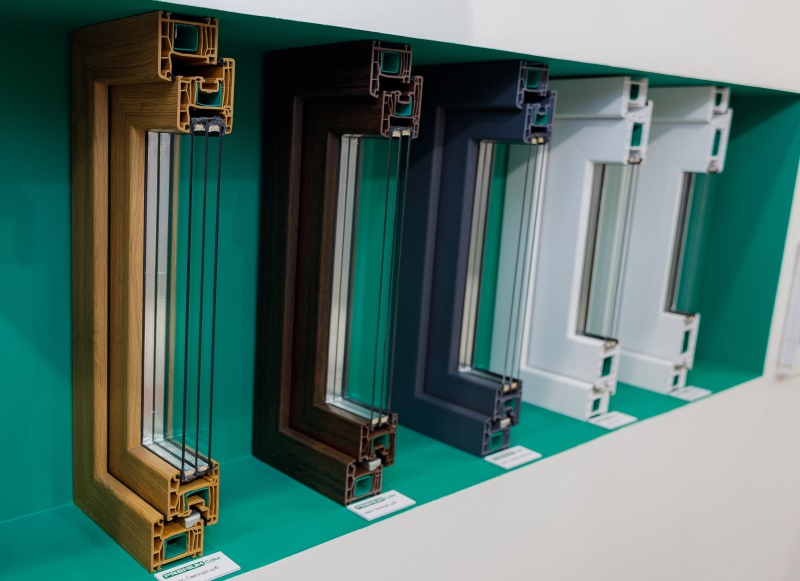

1. О профиле ORTEX Premium Color

Профильная система ORTEX Premium Color представляет собой крашенный в массе профиль. На поверхность профиля с двух сторон нанесена ламинационная пленка, которая имитирует цвет и текстуру дерева. Ламинирование профиля обязательно, так как крашенный в массе профиль не содержит диоксид титана и слабо устойчив к УФ–излучению.

Ламинирование профиля выполняется высококачественными синтетическими пленками с использованием клеящего состава. Пленки устойчивы к различным видам воздействий, не требуют специального ухода и сохраняют свой внешний вид в течение всего срока эксплуатации.

Все основные профили системы ORTEX Premium Color представлены на складе в трех цветах: «Светлый дуб», «Темный дуб» и «Серый антрацит».


2. Хранение

Поверхность цветных профилей более чувствительна к механическим воздействиям, а повреждения на ней значительно заметнее, чем на поверхности белых. Поэтому они требуют особенно бережного обращения при транспортировке, хранении и дальнейшей переработке.

1. Цветной ПВХ профиль должен храниться в паллетах в крытых помещениях на ровной поверхности вдали от отопительных приборов.

2. Он обязательно должен быть упакован и защищен от загрязнений и повреждений.
Запрещается упаковывать цветной профиль в стрейч-пленку.

3. Торцы профиля должны быть открыты для вентиляции внутренних камер.

4. Перед обработкой следует защищать цветные профили от попадания влаги. При сварке влажного профиля в сварном шве образуются пузырьки воздуха, уменьшающие прочность сварного соединения.


3. Требования к оборудованию и комплектующим

1. На плоскостях станков, с которыми соприкасается профиль, не должно быть загрязнений, алюминиевой или стальной стружки.

2. Пилы, фрезы и ножи для зачистки сварного шва должны быть хорошо заточены.

3. Уплотнители, монтажные пены и прочие комплектующие должны быть химически совместимы с декоративным покрытием профиля. Совместимость материалов проверяйте на коротких образцах ПВХ профиля.

4. В качестве герметика могут быть применены качественные чистые силиконы.
Запрещается использовать герметики на основе тиокола (полисульфид) на декоративной поверхности.


4. Армирование

Все цветные профили должны усиливаться армированием толщиной 2,0 мм. Первый и последние шурупы следует закручивать как можно ближе к краю армирования.

Максимальное расстояние между шурупами:
В цветных оконных конструкциях: 200 мм.
В цветных дверных конструкциях: 150 мм.


5. Максимальные размеры

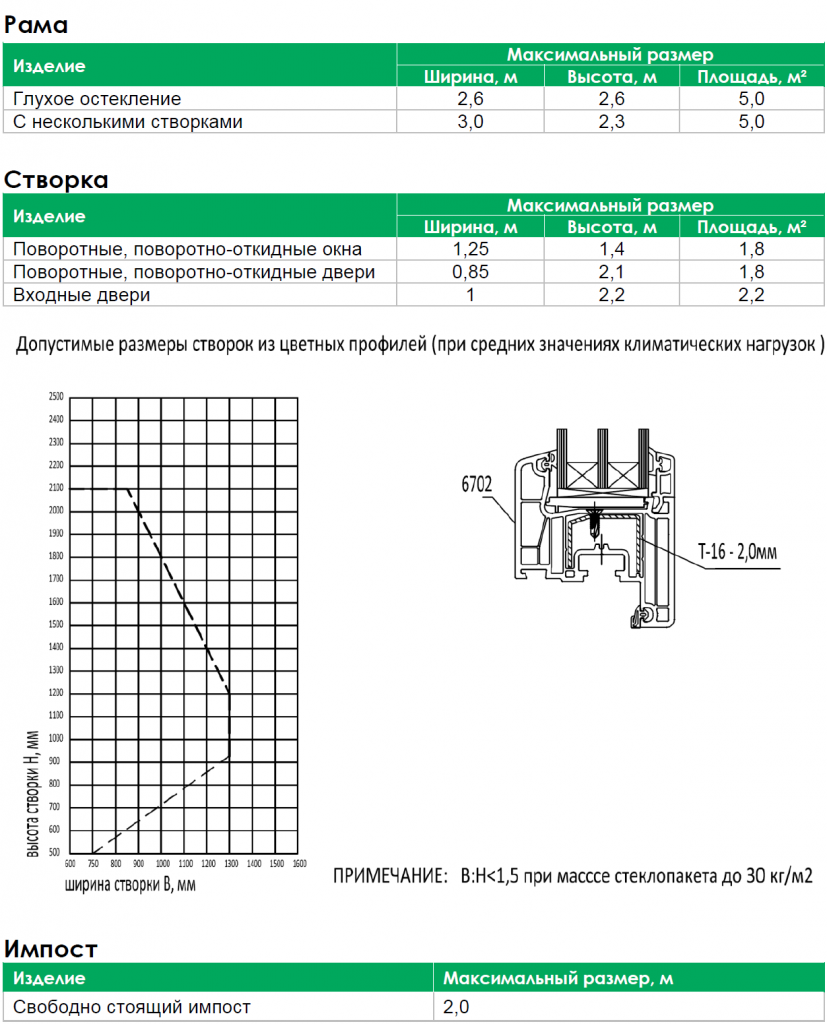

Максимальные размеры цветных окон


6. Сварка

Соединение импоста с другими профилями необходимо производить с помощью механического крепления.
Запрещается соединять импост с помощью сварки.


7. Зачистка сварного шва

Удаление наплава должно происходить механически на зачистных станках без повреждения лицевых поверхностей профиля. Образованная после зачистки канавка должна быть ровной и гладкой, без трещин и повреждений декоративной поверхности по краям. Для закрашивания очищенных поверхностей необходимо использовать ретуширующие маркеры.
Запрещается зачищать цветной профиль наждачной бумагой или полировочной щеткой.


8. Гибка

1. Температура гибки профиля 115 - 120˚С.

2. Перед гибкой профили должны отлежаться в теплом и хорошо вентилируемом помещении в течение месяца со дня ламинации.

3. Необходимо проверить готовность цветного профиля к гибке. Если при нагреве образцов профиля на его поверхности появляются пузырьки, профиль подлежит дальнейшей сушке и хранению на складе.


9. Монтаж

1. Расстояние между крепежными элементами не более 400 мм.

2. Расстояние от внутренних углов оконного блока и импостного соединения до крепежных элементов не менее 150 мм.

3. Места крепления должны быть расположены вблизи петель и запорных элементов.

4. В монтажном шве по углам рам и в соединении импоста не должно быть вспомогательных монтажных клиньев, крепежей и остатков цементного раствора.

5. Опорные и дистанционные подкладки в монтажном шве не должны ограничивать линейные расширения рамы.

6. Величина монтажного зазора должна компенсировать линейное расширение. В таблице приведены оптимальные значения зазора в зависимости от ширины/высоты изделия.
Монтажный зазор цветные окна


10. Очистка

Для очистки цветных профилей могут применяться только вещества, проверенные на совместимость с профилем.
Запрещается очищать цветные профили растворителем, так как это может привести к изменению цвета поверхности.


11. Защита от перегрева

Чем темнее цвет профиля, тем больше он нагревается под воздействием солнечных лучей. Если белый профиль нагревается до 45˚С, то темный при тех же условиях – до 70˚С. Поэтому цветные ПВХ профили имеют более высокий коэффициент линейного расширения и при перепадах температур могут быть подвержены искривлению и деформации.

Если конструкции будут располагаться на южной стороне здания и находиться под воздействием солнечного света в течение всего дня, то мы рекомендуем отдать предпочтение более светлому оттенку - «Светлый дуб».

При использовании ПВХ профиля темных оттенков «Темный дуб» и «Серый антрацит» обязательно сделать отверстия для вентиляции внешних камер профиля и предотвращения перегрева.


Вентиляционные отверстия в профилях «Темный дуб» и «Серый антрацит»

Вентиляционные отверстия выполняются в горизонтальных профилях в первой камере с уличной стороны.

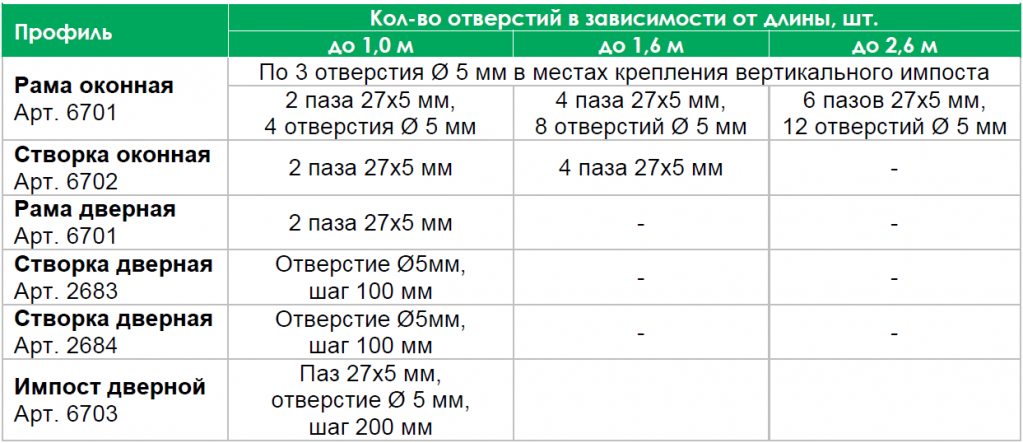

Вентиляционные отверстия в цветных окнах

Отверстия выполняются в соответствии с чертежами.

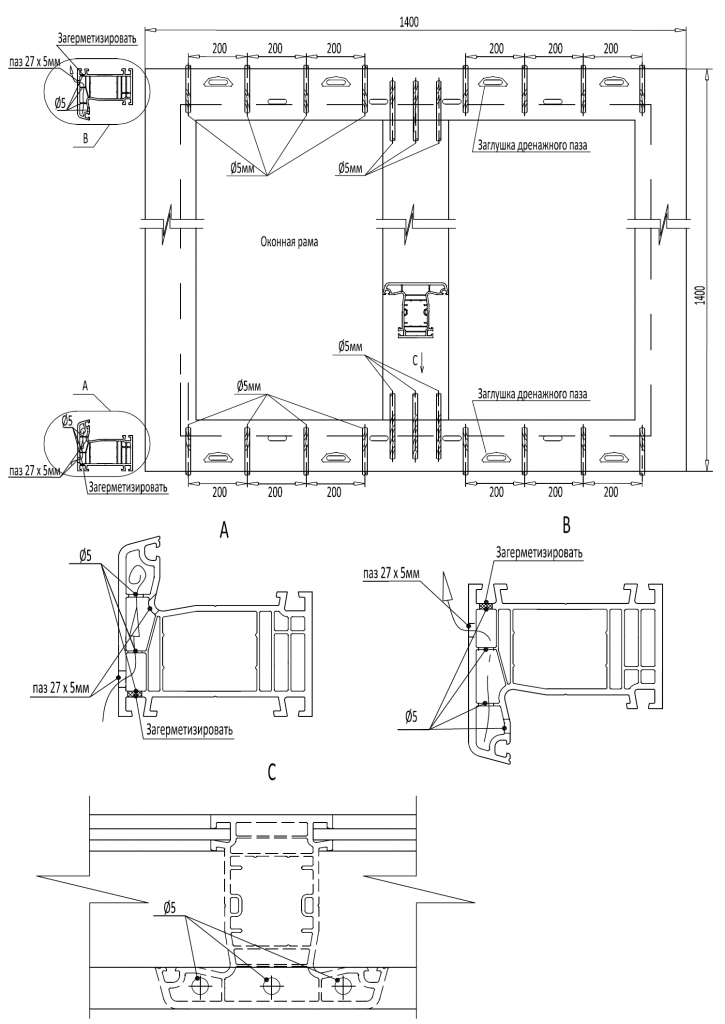

Вентиляционные отверстия в оконной раме

В оконной раме в верхнем и нижнем профиле необходимо сделать по 3 отверстия Ø 5 мм в местах крепления вертикального импоста и для каждого паза 27х5 мм – по 2 отверстия Ø 5 мм.

Вентиляционные отверстия в оконной раме

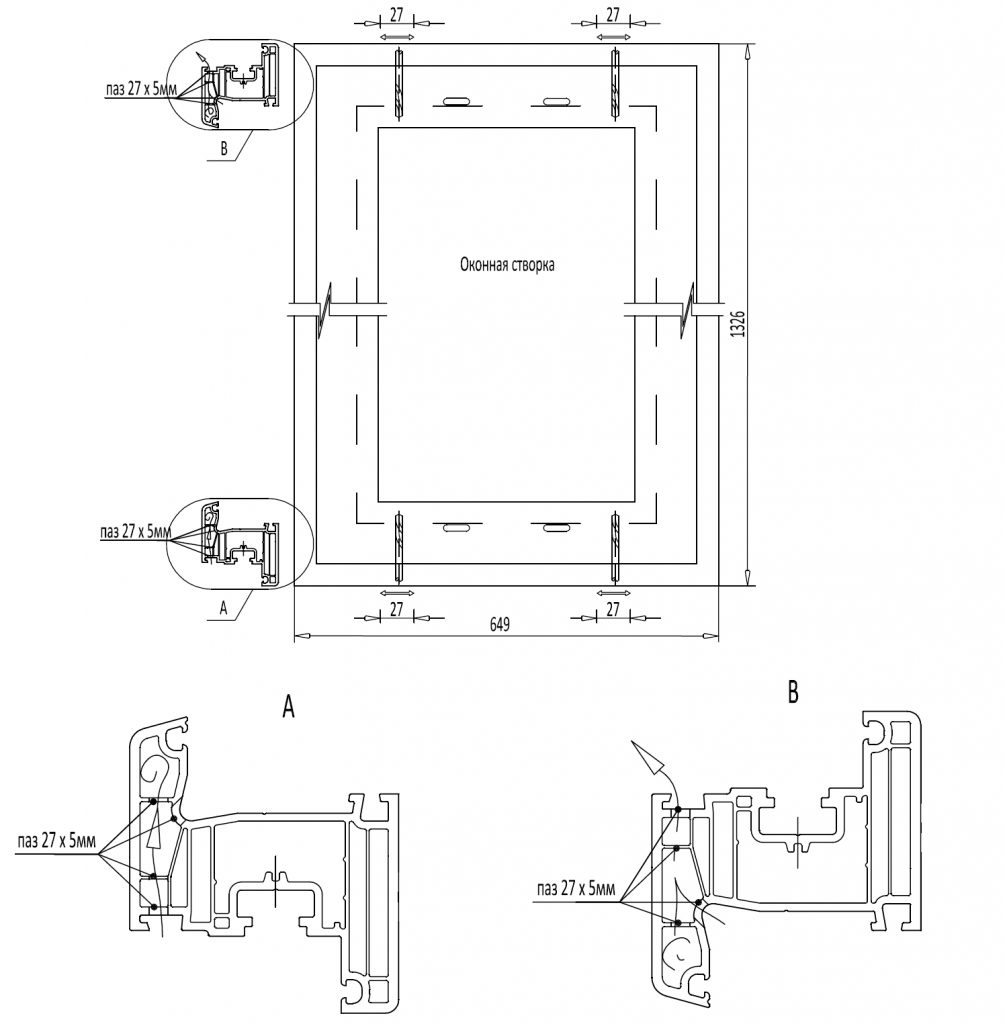

Вентиляционные отверстия в оконной створке

В оконной створке в верхнем и нижнем профиле необходимо сделать пазы 27х5 мм.

Вентиляционные отверстия в оконной створке

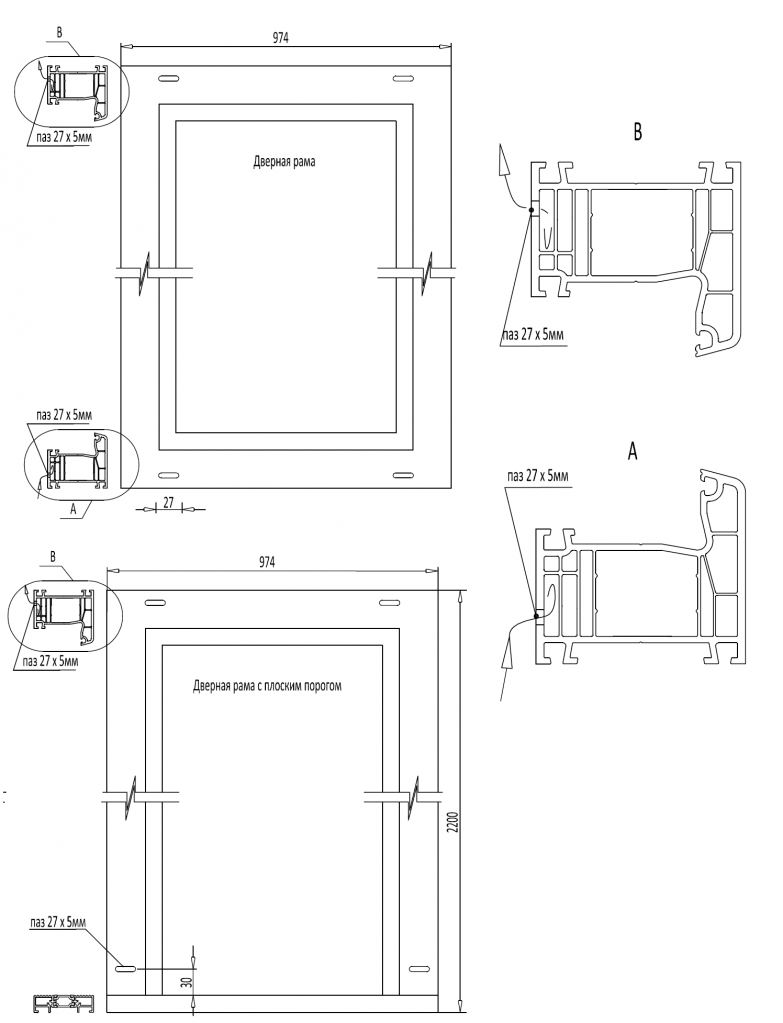

Вентиляционные отверстия в дверной раме

В дверной раме в верхнем и нижнем профиле необходимо сделать пазы 27х5 мм. В дверной раме с плоским порогом пазы сделать внизу вертикальных профилей.

Вентиляционные отверстия в дверной раме

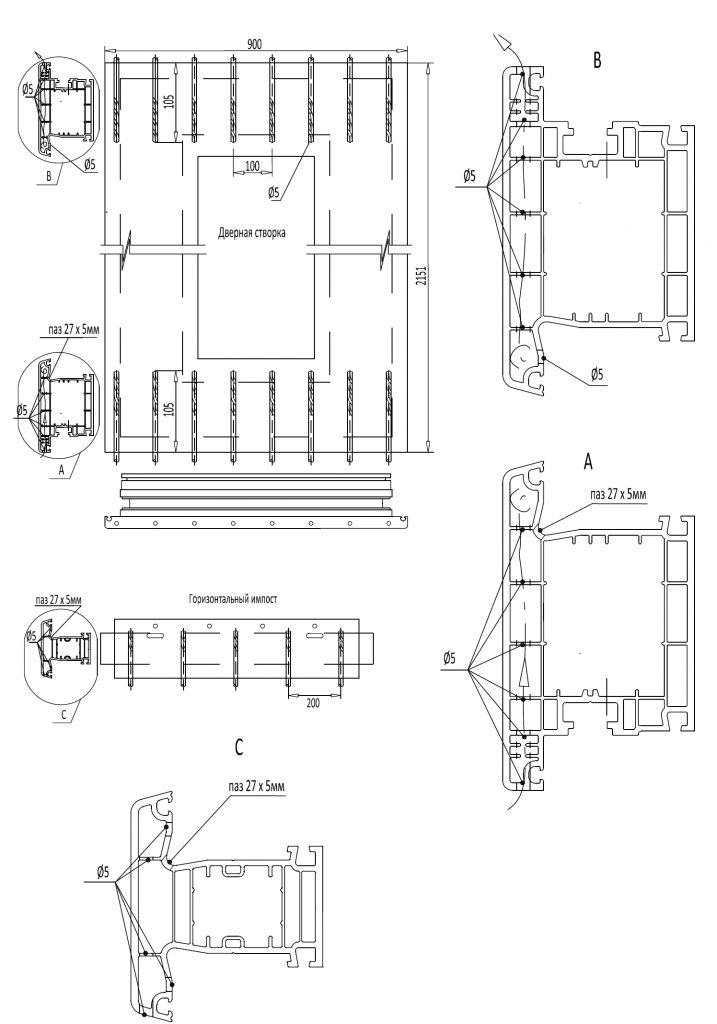

Вентиляционные отверстия в дверной створке

В дверной створке в верхнем и нижнем профиле необходимо сделать отверстия Ø 5 мм, расстояние между отверстиями 100 мм. В горизонтальном импосте необходимо сделать пазы 27х5 мм и отверстия Ø 5 мм, расстояние между отверстиями 200 мм.

Вентиляционные отверстия в дверной створке


Скачать инструкцию по обработке цветного профиля ORTEX Premium Color
